M200系列隔膜泵
M200系列隔膜泵

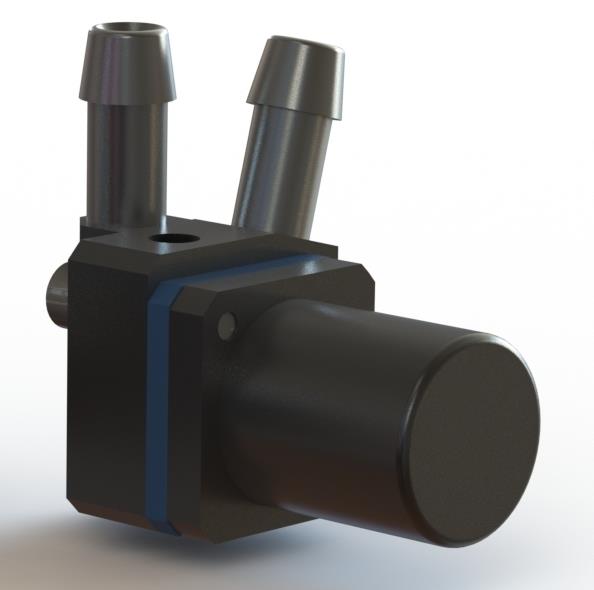

M200系列 轻量级微型泵用于液体

M200系列泵系由精密数控加工铝合金与不锈钢管连接件构成。M 200系列安装了氟橡胶密封作为标准。替代材料和可选择的湿部,涂层和材料也可以使用,使这种庞然大物能够抵抗大多数化学品和溶剂。该泵使用有效的推杆配合连接器为3.2mm柔性油管设计。220毫米电动引线安装为标准。


  • 产品简介

电气连接

红色+正极电压:直流(额定3.0V直流)

黑色-阴性

您的微型泵可以连接到电池或低压直流电源>600毫安。

利用1.0V-3.0V直流之间的输入电压可以微调泵送速率。微泵寿命

在较低的工作电压/速度下增加。

不要将微型泵浸入水中。

(除非你有防水或潜水版本)

材料

外壳阳极氧化铝

不锈钢管接头316

叶轮聚缩醛

密封氟橡胶

油管

M200S:3.2毫米(1/8英寸)口径挠性管

M200S-3:3.2mm(1/8”)孔径挠性管

排气口–2.4 mm(3/32”)孔径挠性管

操作注意事项

M100和M200系列微型泵需要泵和油路的吸入侧

在操作前,先加满液体(已涂过底漆)。如果有,泵将无法正常工作

空气留在油路中。

M100S M200S M100SUB M200SUB 180型

所有型号

微泵在运行前必须充满液体(涂过底漆)。

不要让微型泵干运转。使用前确保泵已充注。

仅在M100S-3和M200S-3上使用微型泵第三端口

密封的流体回路可以通过S3微型泵上的“通气”口加注。电路

应在离微型泵最远的点安装“T”接头。填充电路

通过微泵的通气口进行液体加注,例如使用柔性加注瓶

允许过多的液体通过“T”管存在。一旦你的液体回路充满,没有空气

过剩液体中有明显的气泡,可以堵塞微泵“排气”和“T”管。

此外,如果“通风管”和“T”管垂直放置,它们将有助于收集

在使用过程中,液体回路中会出现小气泡。


材料

阳极6000系列铝

316不锈钢

氟橡胶或三元乙丙橡胶

聚缩醛

其他

三极直流电动机的典型材料

性能数据

小尺寸16×16×29毫米

体重11-13克

操作温度20~100℃

平滑无脉冲流动

IP额定值-标准泵IP 45

防水泵IP 67

噪声级<1dB

在5odB环境噪声水平下,在1米的距离上测量

MTBF库存泵1,000小时-可供订购>10,000小时的特殊变体

M200系列

M200

M200系列

M200尺寸图


M200系列

M2002


M200系列

M2003
