20K系列
20K系列

20K系列是单头微型隔膜泵。“同类最佳”车身宽度仅为12毫米,专为需要最小尺寸,功率和重量的应用而设计。典型的例子包括便携式环境气体分析,医学监测,医学治疗和化学试剂/生物危害检测。

  • 产品简介

认识到仪器的小型化通常会导致低性能要求,20K还可以采用“低流量”配置,在该系列的低端流量范围内最大化效率(因此也延长电池寿命)。这是通过使用优化的低速无铁芯电机和专为低流量设计的泵头实现的。这些泵如下所列为“无芯LF”。此外,稳定的流量阀技术可确保在低于50 ml / m的流量下始终如一地运行,而不受泵方向的影响。

使用高强度玻璃填充PPS塑料确保结构坚固,在整个性能和环境操作范围内具有高度气密性。

>流速达到500毫升/分钟

>非常紧凑,12毫米机身

>低流量选项

>稳定流量阀技术

>铁芯和无铁芯电机的选择

为了扩展性能,脉动减少和2个独立气体通道的多功能性,该系列还提供双头型(20KD),流量为800毫升/分钟,真空度低至75%,压力高达1.4巴。

流量控制可与PWM流量控制器结合使用。


技术数据

自由流动(6.5 V)500毫升/分钟

最大压力(6.5 V)750毫巴

最大真空(6.5 V)-550毫巴

功耗(6.5 V)    0.3至0.7 W.

电机端接        焊料标签

工作温度范围    5至+ 60°C

操作湿度范围    相对湿度为5%至95%

弹性体选项        EPDM

其他接液部件    PPS(聚苯硫醚)

管连接            3.0 mm倒钩,适用于2.0至2.5mm∅管道

重量            22克

20K系列

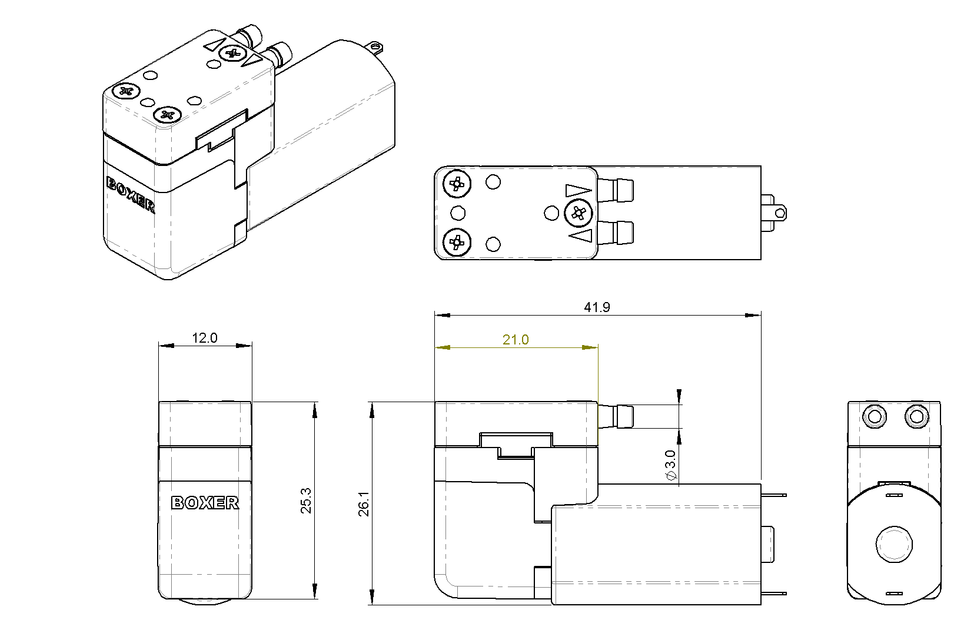

20K系列尺寸图


20K系列

20K系列曲线图


20K系列

铁芯电机


20K系列

无铁芯电机


20K系列

无芯电机
