Fluid-O-Tech磁力驱动齿轮泵
Fluid-O-Tech磁力驱动齿轮泵

Fluid-O-Tech磁力驱动齿轮泵MGCF04S-MGCF11S直流泵/电机装置具有高度安全性的腐蚀性液体。泵壳采用AISI 316L,SAF 2205或AISI 303。有齿轮采用聚四氟乙烯或PEEK™材料。运行中的MG200系列泵无噪音、无脉动且有能力处理相对高温最120°C(248°F)的液体。与MGCF04S、MGCF11S的耦合为重型设计的直流装置,提供紧凑型结构中可靠且无噪音的操作包装尺寸。二者的极对极排列磁铁提供驱动运动到泵。当泵负载超过耦合扭矩在磁铁之间。紧凑型精密性能泵“MG 200”系列设计适合高技术应用。磁铁驱动原理提供完全密封的泵室能够处理广泛的位置描述特征代码


  • 产品简介

用于5 mm孔MGAF05S的驱动磁铁

用于KAG M42 x 30 mgbf42s的A+B完整适配器

A+B+C完整电机组件12V 25.9 W MGCF04S

24伏23.6瓦mgcf11s


数据:

驱动类型        MGCF04S             MGCF11S

电压(V)        12 dc                 24 dc

额定转速(rpm)  3.300                 3.000

电流消耗(A)     3,4                    1,5

输出功率(W)      25,9                  23,6

重量(g)          500                    500

Fluid-O-Tech磁力驱动齿轮泵

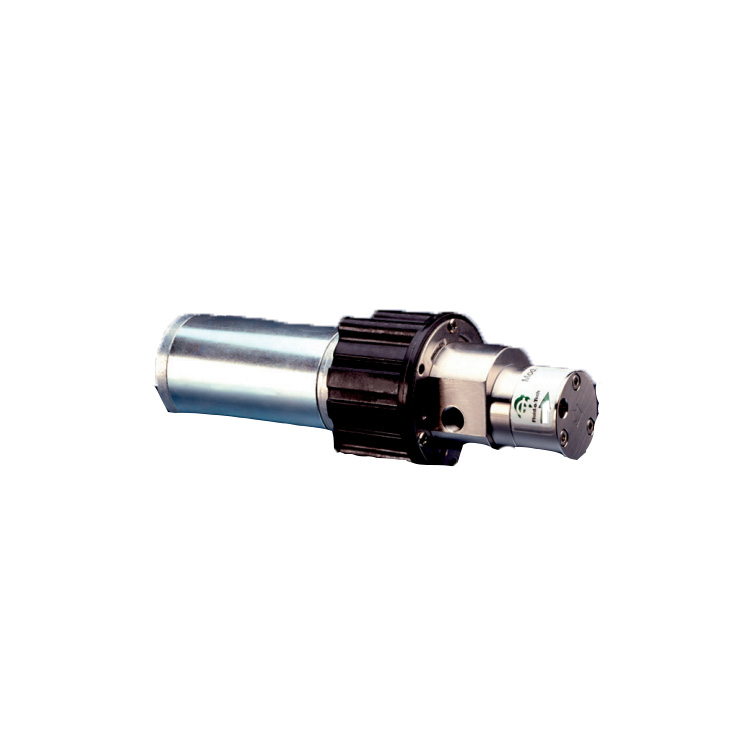

齿轮泵


Fluid-O-Tech磁力驱动齿轮泵

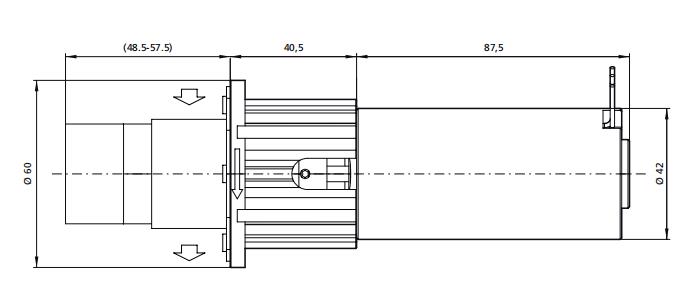

齿轮泵尺寸图


Fluid-O-Tech磁力驱动齿轮泵

齿轮泵解剖图


Fluid-O-Tech磁力驱动齿轮泵

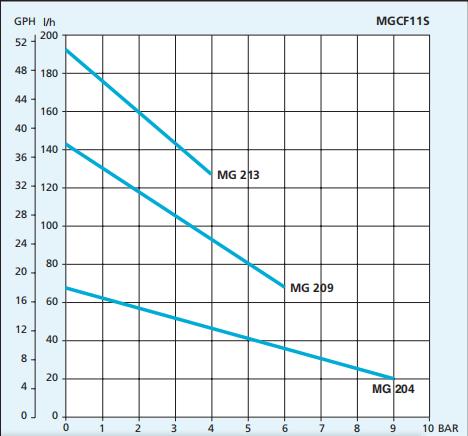

曲线图


Fluid-O-Tech磁力驱动齿轮泵

曲线图2
