双头3K泵-3MD系列
双头3K泵-3MD系列

3MD系列

3MD系列是双头3K泵的新型紧凑型。最高质量的连杆和电机轴承确保最低的功耗,并结合低速,最长的使用寿命。该系列还提供独特的可拆卸电机结构,可以经济地更换污染的喷头。


  • 产品简介

3MD系列提供2种不同的电机:优质直流和无刷直流电。

>流量为2.5 l / min

>坚固耐用/长寿命

>可拆卸电机

>单(3K)和四(3MQ)版本也可提供


该系列的气体版本可提供3K,3KD和3KQ。

固定支架作为标准配置。

流量控制可与PWM流量控制器结合使用。


拉丝马达

优质有刷电机,12和24 V.

技术数据

自由流动2.5升/分钟

最大压力2.0吧

最大真空-600毫巴

自由流动(气/干)3.7升/分钟

最大吸力高度(干燥)4.5米H2O

电压选项12/24 V DC

能量消耗8.4至15.5瓦

最大环境工作温度50°C

最高介质温度100°C

弹性体选项EPDM /丁腈橡胶

其他接液部件PPS(聚亚苯基硫醚)

重量420克

以上数据用于并行头连接。只有在需要更高的干吸高度时才能使用串联连接。







无刷电机

24 V DC无刷直流电机,带集成驱动器。


长寿命与优雅的速度(流量)控制相结合,通过0至2.0 V DC输入,转速反馈

输出和5 V DC输出,通过外部电位计实现方便的速度控制。


技术数据

自由流动2.5升/分钟

最大压力2.0吧

最大真空-600毫巴

自由流动(气/干)3.7升/分钟

最大吸力高度(干燥)4.5米H2O

电压选项24 V DC

能量消耗7.2至19.7瓦

电机输入/输出(以下电机信息中的更多详细信息)

速度输入0至2 V(0至1600 rpm)

频率输出每转1个脉冲

电压参考输出5 V DC(通过外部电位计进行速度控制)

引线长度40厘米(出口位置未定义)

最大环境工作温度50°C

最高介质温度100°C

弹性体选项EPDM /丁腈橡胶

其他接液部件PPS(聚亚苯基硫醚)

重量385克



电机信息

该电机配有5根电线:


红色+ 24 V DC电源

黑色GND

绿色0至2.0 V DC(或PWM,最小15kHz信号)速度控制

白色+5 V DC输出,用于10kΩ电位器和GND线

黄色频率输出,每转1个脉冲,50个% 准时


速度控制有2个选项(见右图)。


白线(5V DC输出)提供绝缘的引线端。如果此导线连接到+24 V或GND,驱动器电子设备将受到损坏

3MD系列

拉丝马达

3MD系列

拉丝马达尺寸图


3MD系列

拉丝马达曲线图


3MD系列

无刷电机尺寸图


3MD系列

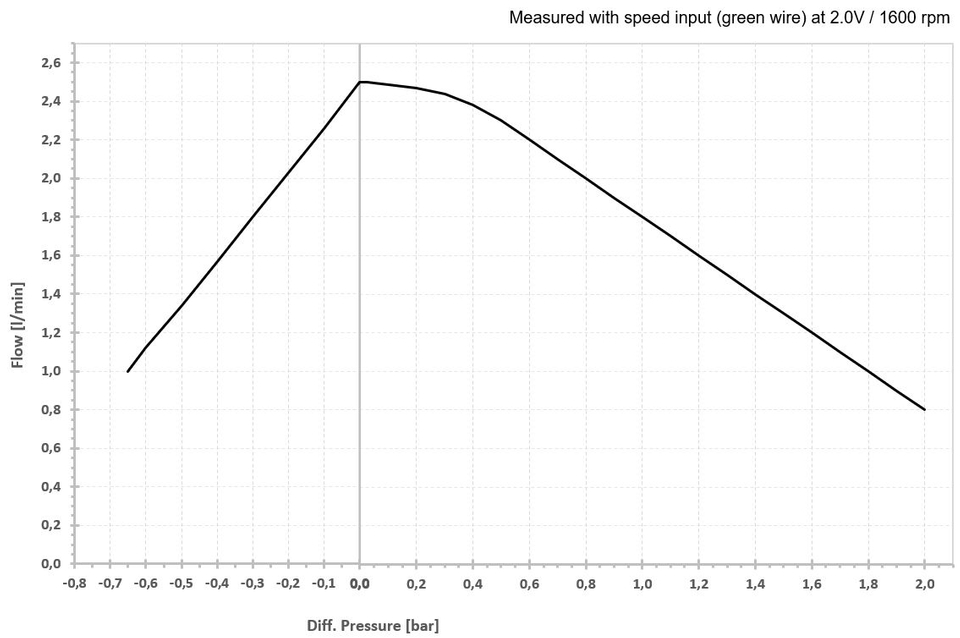

无刷电机曲线图


3MD系列

无刷电机
