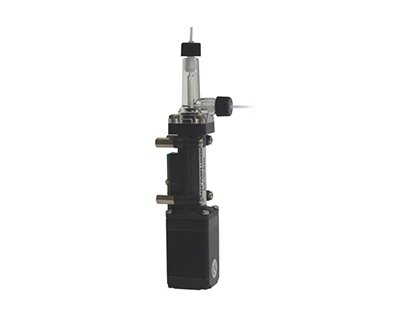

17K精密柱塞泵
17K精密柱塞泵

17K系列泵的原理是提供高质量的活塞。

具有价格低廉的可更换部件,可实现长期高精度分配溶液。可更换部件可快速更换,无需拆卸泵。头部可以在4个方向中的任意一个方向旋转,以便于装配。形成活塞,以最佳置换气泡。


  • 产品简介

不锈钢丝杠和螺母,螺距为0.8毫米/转。

Zicronia®活塞有3种尺寸:

零件号17001_2.5 mm-3.925μl/rev-全20 mm行程=78.5μl

零件号17002_6.5 mm-26.533μl/rev-全20 mm行程=530.66μl

零件号17003_8.0 mm-40.192μl/rev-整个20 mm行程=803.84μl

误差≤1.0%

不精确度≤0.75%cv

对于排量大于等于5%的额定满泵容量

寿命:500万次活塞循环

3个活塞尺寸可供选择

2个步进电机可供选择

成型Zicronia活塞

易更换部件

优化流体动力学


技术数据:

最大测试电机转速  3000步/秒

电机规格…             双极2相

电机额定电压         1.56V(1&2)2.8V(3)

电机额定电流         0.67A(1和2)1.68A(3)

每相电阻                6.81±10%(1&2)0.65Ω±10%(3)

每相电感                4.9mH(1和2)3.2 mH(3)

每转步数二百

丝杠螺距0.80mm

每个步骤的活塞行程0.004毫米

Optos公司最多2个关闭的Vishay TCST1230

检测活塞标准最大和最小活塞位置,即Δ20mm

端口连接M6

最大液体压力1巴

浸润路径材料…………………………………Zicronia,FKM(Viton)聚碳酸酯

包装箱材料PPS

带标准电机的重量尺寸1和2-230g

尺寸3-354G

最高环境工作温度50℃

安装 4个M3螺钉

17K精密柱塞泵

17K


17K精密柱塞泵

17K


17K精密柱塞泵

17K2


17K精密柱塞泵

17K3


17K精密柱塞泵

17K尺寸图
